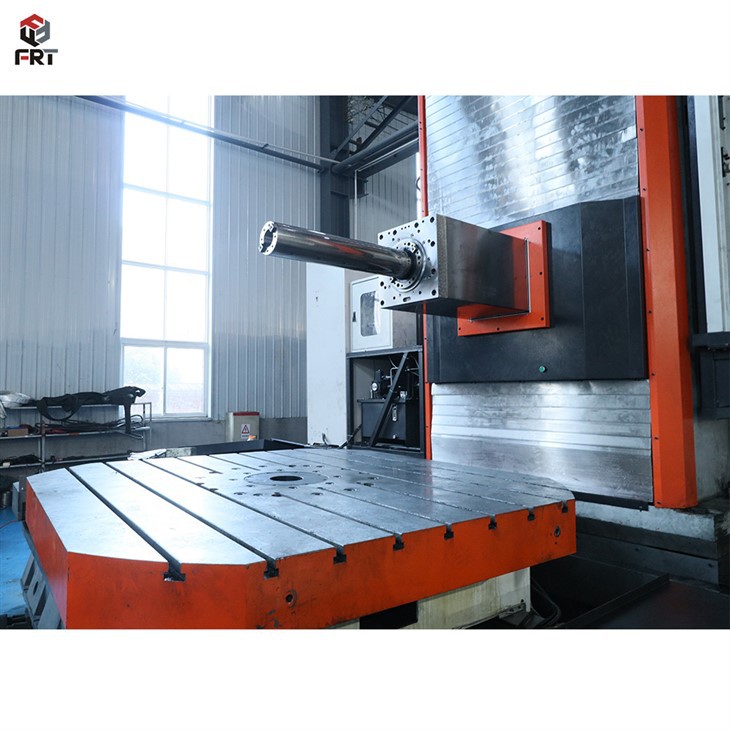

CNC gulvtype boremaskine
Produktbeskrivelse
CNC gulvboremaskine
CNC gulvboremaskine har forskellige bearbejdningsfunktioner såsom boring, boring (boring, ekspansion og oprømning), gevindskæring, punktfræsning osv. Den kan opnå 8-akser fem koblinger, med fremragende ydeevne, bredt forarbejdningsområde og høj produktionseffektivitet. Den kan også udstyres med forskellige funktionelle tilbehør til at udvide forarbejdningsområdet, komplet boring, boring, boring, udboring, ex. fastspændingsproces, yderligere forbedring af forarbejdningseffektiviteten; Brug konturkontrolmetoder til at fræse skrå overflader, kasseformede planer, store hul-endeflader, to-dimensionelle, tredimensionelle overflader og indvendige og udvendige gevind. Det roterende arbejdsbord har en kontinuerlig indekseringsfunktion, som kontinuerligt kan behandle emner fra flere vinkler.
Hovedkomponenter
Teknisk specifikation
| Teknisk specifikation | FRT-T130 | FRT-T160 | FRT-T200 | |
| Rejse | ||||
| Arbejdsbords vandring (X/Y/Z/W) | mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| mm | W (700) | W (1000) | W (1200) | |
| Afstand fra spindeloverflade til arbejdsbord | mm | 0-3000 | 0-3000 | 0-4000 |
| Styreskinne | To lineære styreskinner, en hærdet skinne | |||
| Arbejdsbord | ||||
| Bordstørrelse | mm | Tilpasning | Tilpasning | Tilpasning |
| Arbejdsbordets maksimale belastningskapacitet | T | 15/㎡ | 15/㎡ | 15/㎡ |
| Spindel | ||||
| Spindeltilspidsningen (model ærmediameter) | BT50 | BT50 | BT50 | |
| Spindelmotorens effekt | kw | 26 | 35 | 45 |
| Spindelhastighed | rpm | 2000 | 2000 | 2000 |
| Nøjagtighed | ||||
| Positionspræcision | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Gentagen positionspræcision | mm | ±0.01 | ±0.01 | ±0.01 |
| Størrelse | ||||
| Nettovægt | T | omkring 55-70 | omkring 90-130 | omkring 125~165 |
Standard konfiguration
1, CNC-kontrolsystem standardfunktion
2, spindel konstant temperatur system
3, automatisk slukning enhed
4, hydraulisk enhed system.
5, skærevæskeenhed
6, automatisk smøresystem
7, tre-farvet advarselslys
8, arbejdsbelysning
9, håndhjulskontrolboks
10, RS-232 interface
11, varmevekslerkonfiguration
12, spånfjerner og spånspand
13, Fundamentbolte og niveaujusteringspuder.
14, styringsmanual og kredsløbsdiagram
15, Betjeningsvejledning til mekanisk sikkerhed
16, præcisionstestbord
17, stænksikring og manuel dør
18, et sæt mekaniske justeringsværktøjer
Valgfri
☆CNC-system Simens/Mitsubishi /Fanuc/KND
☆ Hver akse gitteranordning
☆Discmagasin / kædemagasin
☆ Spindelcenter vandydelse 2-7MPa
☆12000-15000 mekanisk spindel
☆Fire-aksefunktion
☆ Roterende bord og bevægeligt bord
Funktioner og applikation
Værktøjsmaskiner har god stivhed, høj nøjagtighed, nem betjening, sikkerhed og pålidelighed. De er det foretrukne behandlingsudstyr inden for tunge maskiner, ingeniørmaskiner, lokomotiver, sprøjtestøbemaskiner, mineudstyr, store motorer, vandturbiner, dampturbiner, skibe, stål, militær, atomkraft, miljøbeskyttelse og andre mekaniske forarbejdningsområder. De er velegnede til skibe, ny energi, rumfart, biler, ingeniørmaskiner, emballage, jernbanetransit osv. Forarbejdning af store dele i forskellige mekaniske forarbejdningsområder såsom hardware og gummi er det foretrukne udstyr til behandling af ultra store og ultra tunge dele med høje præcisionskrav og komplekse strukturer.
HOVEDSTRUKTUR
CNC-gulvbore- og fræsemaskine er en søjlebevægelsesstruktur, hovedsageligt sammensat af arbejdsbord, seng, glidesæde, søjle, ram, hydraulisk system, smøresystem, pneumatisk system, koge- og filtreringssystem, spånfjernelsesanordning, fast betjeningspanel og elektronisk kontrolsystem.
Definition af hver koordinatakse:
X-akse: Søjlen bevæger sig til venstre og højre langs styreskinnen på sengen;
Y-akse: Den glidende sædekomponent bevæger sig op og ned langs styreskinnen på søjlen;
Z-akse: Stemplet bevæger sig frem og tilbage langs styreskinnen på glidesædet:
W-akse: borestang bevæger sig frem og tilbage i ram:
A-akse: roterende arbejdsbords rotationsbevægelse (valgfrit):
V-akse: roterende arbejdsbord bevæger sig frem og tilbage ;
ROTERENDE BORD +V-AKSE
Det roterende akselsystem anvender præcisions YRT-lejer, arbejdsbordets rotationsbevægelsespræcision er høj, bøjningsstivheden er høj, og forskydningsmodstanden er god. Kraftige-lineære rullestyr har fordelene ved høj kontaktstivhed, kan modstå store dynamiske belastninger og statiske belastninger, små dynamiske og statiske friktionskoefficienter, god dynamisk ydeevne, høj positioneringsnøjagtighed.og nem vedligeholdelse.
HOVED
Borestangen er lavet af importeret tysk materiale SACM645. og hårdheden efter behandling er så høj som (Hs100 10")
KOLONNE
Søjlen er en lukket kasse-formet struktur med rimeligt arrangement af forstærkningsribber, muti-punktstøtte, stærk stivhed og god stabilitet: Søjlens hovedskinne har en dobbelt-vægstruktur. og søjlens indervæg har en tværribbe i Union Jack-form.som har høj bøjnings- og vridningsstyrke; Hele maskinen har god stivhed og opfylder kravene til kraftig-skæring.
FAQ
Q: Er du en forhandler eller en fabrik?
A: Fabrik
Q: Hvad er vores styrker?
A: Stor erfaring med bearbejdning, komplette montageprocesser og teams og erfaring med idriftsættelse i udlandet.
Spørgsmål: Tilbyder du opgraderinger og modifikationer af værktøjsmaskiner?
A: Ja, vi opgraderer forskellige boremaskiner, fræsemaskiner, drejebænke og bearbejdningscentre.
Q: Hvad er noget valgfrit tilbehør til CNC-værktøjsmaskiner?
A: CNC-drejeborde, sonder, værktøjsopstillere, fræsehoveder, armaturer osv.
