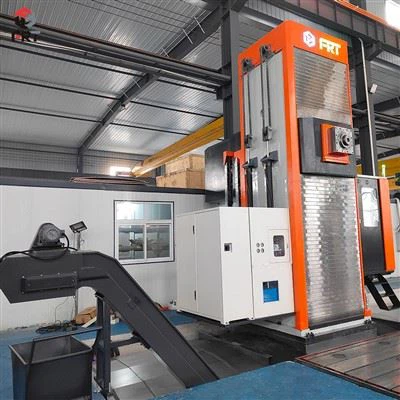

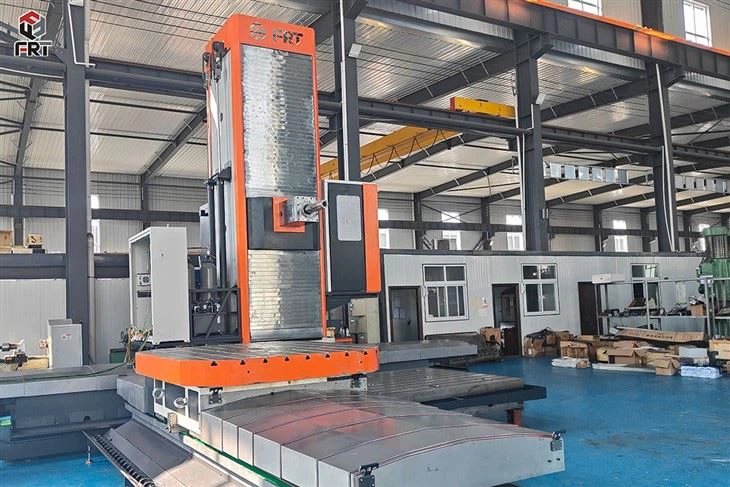

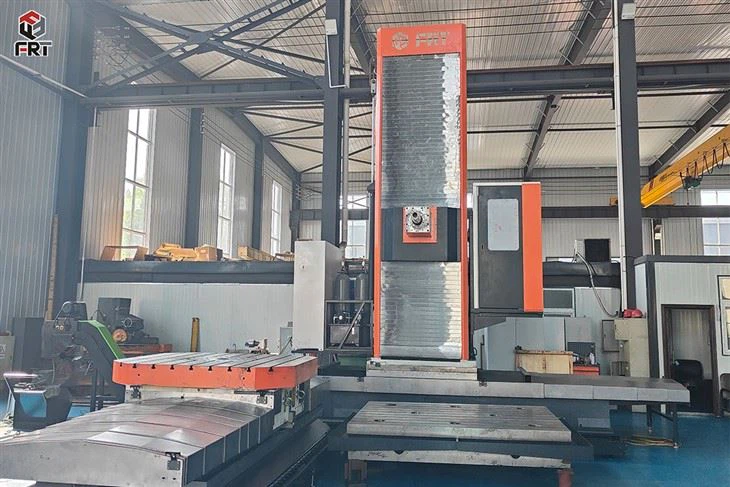

Gulvboring maskine

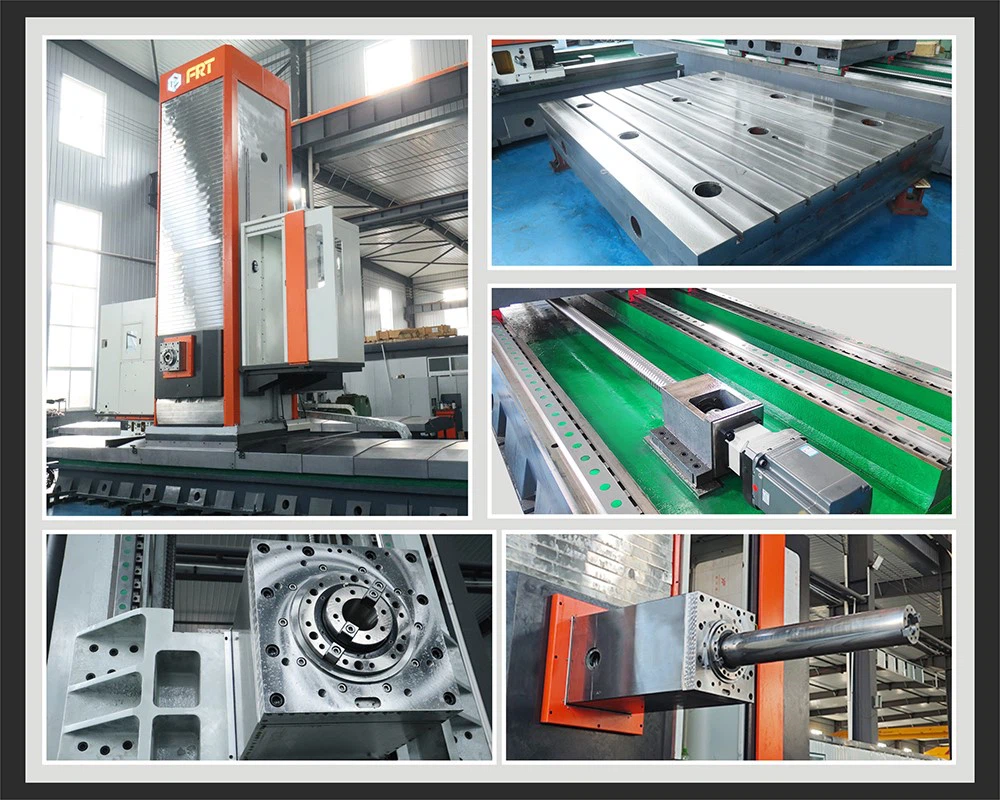

Seng eller base:Sengen eller basen på CNC Floor Boring Machine giver en stabil og stiv platform til understøttelse af emnet og de forskellige maskinkomponenter. Det er typisk lavet af tungt støbejern eller stål at minimere vibrationer og sikre nøjagtighed.

Kolonne:Kolonnen er en lodret struktur, der er fastgjort til sengen og giver støtte til spindelhovedet og andre bevægelige komponenter. Det huser den vigtigste lodrette bevægelsesmekanisme og sikrer stabiliteten af ​​bearbejdningsprocessen.

Spindelhoved:Spindelhovedet er monteret på søjlen og huser spindlen, der holder skæreværktøjet. Det kan bevæge sig lodret langs søjlen for at justere værktøjets udskæringsdybde og er i stand til vandret bevægelse til placering af værktøjet nøjagtigt på emnet.

Spindel:Spindlen er den roterende komponent, der indeholder skæreværktøjet, såsom en bore eller kedelig bar. Det kan rotere i forskellige hastigheder og er ansvarlig for at fjerne materiale fra emnet.

Værktøjsskifter (valgfrit):Nogle CNC -gulvboringsmaskiner er udstyret med en automatisk værktøjsskifter. Denne komponent giver mulighed for hurtig udveksling af skæreværktøjer, hvilket gør det muligt for maskinen at udføre forskellige bearbejdningsoperationer uden manuel indgriben.

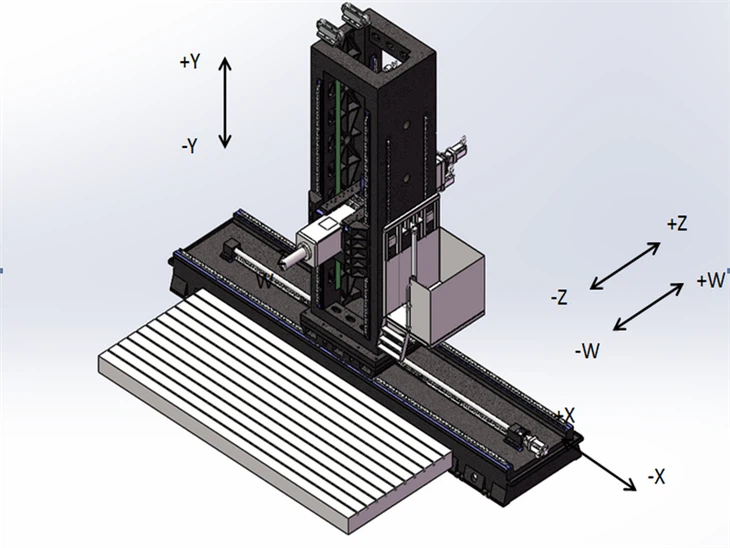

Arbejdsbord:Arbejdsbladet er, hvor emnet er sikret. Det kan bevæge sig vandret i både X- og Y -akserne for at placere emnet nøjagtigt under skæreværktøjet. Nogle CNC -gulvboringsmaskiner kan have en roterende tabel, der muliggør yderligere vinkelpositionering af emnet.

CNC Control System:Maskinens hjerte er CNC -kontrolsystemet, der inkluderer en computer og software, der styrer alle maskinens bevægelser og bearbejdningsprocesser. Det lyder og fortolker CNC -programmet, der specificerer værktøjsstien, hastighederne, feeds og andre parametre til bearbejdningsoperationen. Kontrolsystemet overvåger og justerer også forskellige maskinparametre, såsom værktøjshastighed, spindelhastighed og kølevæskestrøm, for at sikre præcision og effektivitet.

Vejledninger og kugleskruer:Vejledninger og kugleskruer bruges til at lette glat og præcis bevægelse af maskinkomponenterne. Boldskruer bruges til at konvertere roterende bevægelse til lineær bevægelse, mens guideveje yder støtte og vejledning til bevægelige dele.

Kølevæskesystem:CNC -gulvboringsmaskiner har ofte et kølevæskesystem til at fjerne varme, der genereres under bearbejdningsprocessen og for at skylle chips og affald fra emnet. Dette hjælper med at udvide værktøjets levetid og forbedre kvaliteten af ​​det færdige produkt.

Sikkerhedsfunktioner:Sikkerhedskomponenter, såsom vagter, nødstopknapper og sammenlås, er indarbejdet for at sikre, at maskinens sikre drift og beskytte operatører mod potentielle farer.

Kontakt nu

Bearbejdning af store komponenter:Den primære rolle på en gulvboringsmaskine er at maskine store og tunge arbejdsemner. Disse komponenter er muligvis for store eller tunge til andre typer bearbejdningsudstyr, og gulvboringsmaskiner er i stand til at håndtere disse opgaver effektivt.

Kedelig og boring:Som navnet antyder, bruges disse maskiner ofte til kedelige og boringsoperationer. De kan skabe præcise, dybe huller i arbejdsemner med de nødvendige tolerancer.

Fræsning og vendt:Ud over kedelig og boring kan gulvboringsmaskiner udføre fræsning og drift. Denne alsidighed gør dem velegnede til at skabe flade overflader, keyways og andre komplekse funktioner på store komponenter.

Tilpasning:Gulvboringsmaskiner bruges ofte til maskinkomponenter, der kræver tilpasning, såsom dele til specialiserede maskiner, industrielt udstyr og store infrastrukturprojekter.

Masseproduktion:Mens gulvborende maskiner er i stand til at bearbejde individuelle komponenter, kan de også bruges i masseproduktionsscenarier, hvor identiske eller lignende komponenter skal bearbejdes konsekvent.

Sporbehandlingen og slibningen af ​​gulvboringsmaskinstøbninger er nøgleforbindelser for at sikre nøjagtigheden og stabiliteten af ​​værktøjsmaskiner. Når du behandler sporet, skal du først bruge ru fræsning til at fjerne det meste af det overskydende på støbesporoverfladen, lægge grundlaget for efterfølgende fin behandling; Brug derefter fin fræsning til strengt at kontrollere retfærdighed, parallelisme og anden form og positionstolerancer på sporet, så sporstørrelsen oprindeligt opfylder designkravene. Slibningsprocessen forbedrer spornøjagtigheden og overfladekvaliteten yderligere. En højpræcisionslibesværn bruges til at slibe sporoverfladen med et slibestjul. Ved nøjagtigt at kontrollere slibemængden og tilførselshastigheden elimineres fræsningsrestfejlen effektivt, og sporoverfladen ruhed reduceres for at gøre det så glat som et spejl. I sidste ende sikrer det, at sporet har lineære bevægelsesegenskaber med høj præcision, giver stabil support og præcis vejledning til de bevægelige dele af maskinværktøjet og forbedrer den samlede behandlingsnøjagtighed og levetid for gulvboringsmaskinen.

Gulvboringsmaskine kan være udstyret med en række komponenter i henhold til behandlingskrav:

CNC -system

Du kan vælge internationalt anerkendte mærker som Siemens og Fanuc eller indenlandske systemer som Huazhong CNC og Guangshu. Avancerede CNC-systemer kan opnå bevægelseskontrol med høj præcision, kompleks programmering og intelligent behandling og forbedre automatiseringsniveauet og behandlingseffektiviteten af ​​værktøjsmaskiner.

Rotationsbord

Inklusive en-aksen-roterende tabel, dobbeltakse-roterende tabel osv. Rotationstabellen med enkelt akse kan realisere rotationen af ​​emnet omkring en enkelt akse, hvilket er praktisk til behandling af multi-facetterede funktioner; Rotationstabellen med dobbeltakse kan realisere rotation i to retninger, som kan afslutte komplekse buede overflader og flerprocesbehandling, reducere antallet af arbejdsemne klemmetider og forbedre behandlingsnøjagtigheden og effektiviteten.

Højre vinkelfræsningshoved

Der er forskellige typer af retsvinkelfræsningshoveder, herunder lette, tunge og universelle typer. Lysvinkelfræsningshoveder er velegnede til lysskæring; Tunge højre-vinkelfræsningshoveder er stive og kan bruges til skæring af storvolumen; Universal højre-vinkelfræsningshoveder kan rotere i flere vinkler for at imødekomme fræsningskrav i forskellige vinkler og orienteringer, udvide behandlingsområdet for værktøjet til værktøjet og realisere omdannelsen af ​​forskellige behandlingsmetoder, såsom lodret fræsning og vandret fræsning.

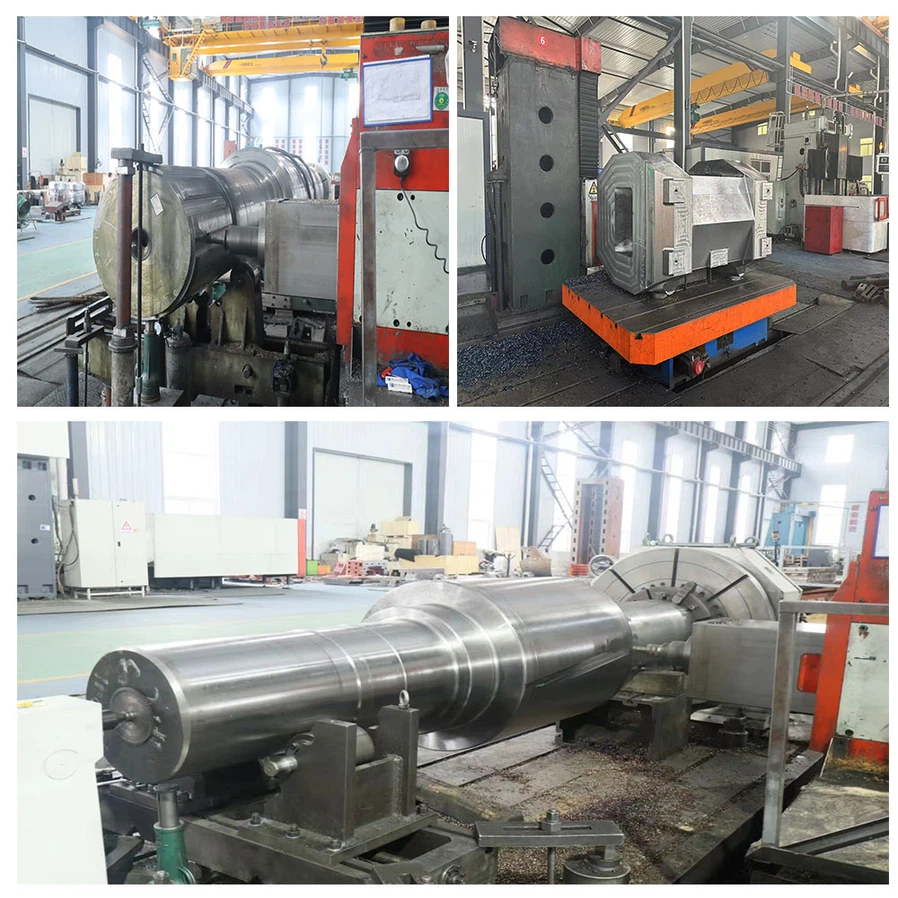

Med sine kraftfulde behandlingsfunktioner og høj præcision kan gulvboringsmaskiner behandle en række store og komplekse arbejdsemner. For eksempel kan store reduktionsgearkasser sikre positionsnøjagtigheden og fladheden i hulsystemet gennem præcis kedelig og fræsning for at imødekomme monteringskravene til gearoverførsel; Store svejsningsrammer kan effektivt behandle deres forskellige planer og huller, korrigere de dimensionelle fejl forårsaget af svejsningsdeformation og sikre den samlede strukturelle nøjagtighed. For gearringe og store gearaksler kan gulvbesiddende kedemaskiner afslutte fræsningsprocessen og sikre tandformens nøjagtighed og meshing ydeevne gennem professionelle fræsningsværktøjer og højpræcisionsoverførselssystemer. I den kedelige proces med cylindre med stor diameter, der er afhængige af dets stabile kedelige barsystem og præcis foderkontrol, kan det sikre, at cylindriciteten og overfladen er finish af det indre hul og imødekommer behandlingsbehovet for store dele i forskellige industrielle felter.
