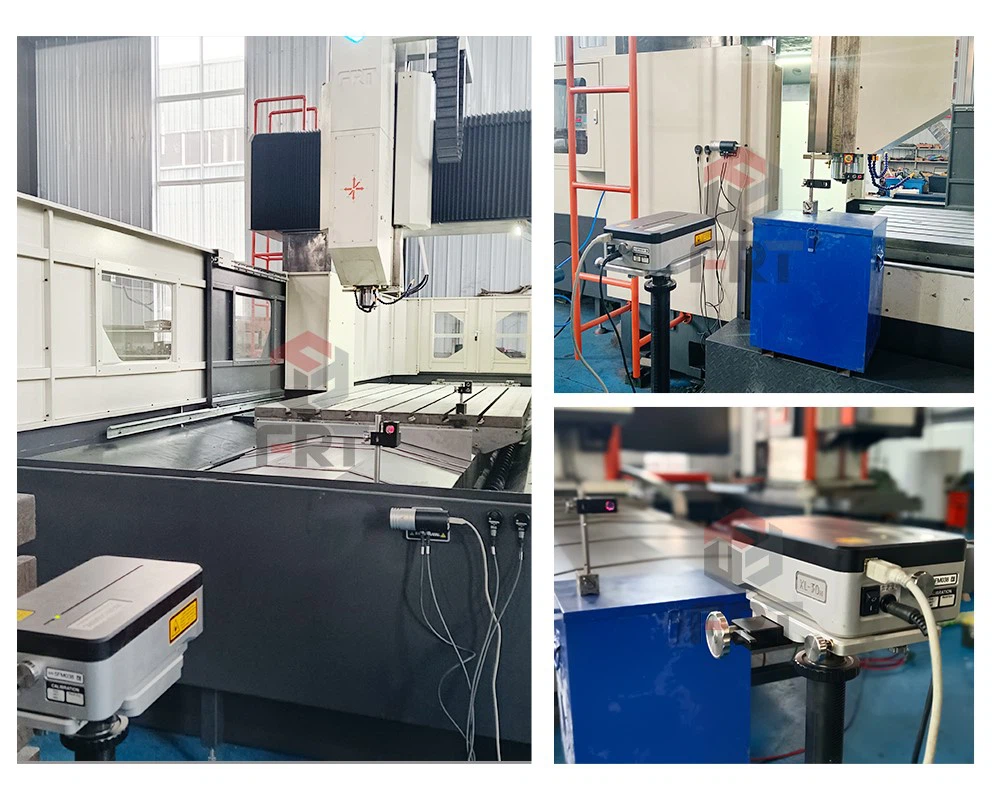

Inden for mekanisk bearbejdning påvirker præcisionen af portalfræsning direkte produktets kvalitet. Nøjagtig præcisionsdetektion kan opdage udstyrsproblemer i tide og sikre nøjagtigheden og stabiliteten af behandlingen. Denne artikel vil kort introducere nogle vigtige trin og logik for præcisionsdetektion af portalfræsning.
Forberedelse før detektion
CNC PORTAL MØLLE
Rengøringsudstyr
Rengør grundigt de vigtigste dele af portalfræseren, såsom arbejdsbordet, styreskinner og spindlen, for at fjerne urenheder såsom oliepletter og jernspåner. Dette sikrer ikke kun nøjagtigheden af detektionen, men forhindrer også urenheder i at beskadige detektionsværktøjerne.
Tjek detekteringsværktøjerne
Sørg for, at de anvendte detektionsværktøjer, såsom laserinterferometre, ballbarer og niveauer, er kalibreret og inden for kalibreringsgyldighedsperioden. Unøjagtige detektionsværktøjer vil føre til forkerte detektionsresultater.
Detektion af geometrisk nøjagtighed
Registrering af planhed på arbejdsbord:
Brug et niveau placeret på arbejdsbordets overflade og mål efter en bestemt gitterfordeling. Ved at måle niveauet i forskellige positioner kan planhedsfejlen for arbejdsbordet beregnes. Hvis planheden af arbejdsbordet overstiger toleranceområdet, vil det påvirke arbejdsemnets positioneringsnøjagtighed under bearbejdning.
Registrering af føringsskinnens rethed:
Brug laserinterferometer eller ståltråds- og mikroskopmetode til at måle langs styreskinnens længderetning. Styreskinnens rethed påvirker direkte værktøjets banenøjagtighed under bevægelse, hvilket er afgørende for formnøjagtigheden af de bearbejdede dele.
Detektering af radial spindel og aksial runout:
Fastgør viseren på den faste del af værktøjsmaskinen, og målehovedet kommer i kontakt med henholdsvis den ydre cylindriske overflade og endefladen af spindlen. Drej spindlen manuelt og observer ændringen i aflæsningen af måleuret for at få spindlens radiale og aksiale udløbsfejl. Disse to fejl vil påvirke rotationsnøjagtigheden af værktøjet og derefter påvirke ruheden og dimensionsnøjagtigheden af den bearbejdede overflade.
Registrering af arbejdsnøjagtighed
Behandling af prøvestykker:
Vælg egnede prøvestykkematerialer, såsom aluminiumslegering eller medium kulstofstål, og bearbejd prøvestykket på portalfræseren i henhold til standardbehandlingsteknologi. Formen og størrelsen af prøvestykket er normalt specificeret af relevante standarder, såsom planfræsningsprøvestykker, ydre cylindriske fræseprøvestykker osv.
Detektering af prøvestykker:
Efter forarbejdning skal du bruge præcisionsmåleudstyr såsom en tre-koordinat-målemaskine til at detektere prøveemnet. Måleindholdet omfatter dimensionsnøjagtighed, formnøjagtighed og overfladeruhed. Gennem testresultaterne af teststykket kan portalfræserens nøjagtighedsydelse i selve bearbejdningsprocessen evalueres grundigt.
Dataregistrering og analyse
Dataoptagelse
Under hele nøjagtighedsdetektionsprocessen skal hver testdata registreres i detaljer, herunder måleposition, måletid, måleværdi og anden information. Standardiseret dataregistrering er nyttig til efterfølgende dataanalyse og problemsporing.
Dataanalyse
Sammenlign de registrerede data med portalfræserens nøjagtighedsstandard for at bestemme, om hver nøjagtighedsindikator er inden for det tilladte toleranceområde. Hvis det viser sig, at en vis nøjagtighed overstiger tolerancen, er det nødvendigt at analysere de mulige årsager til problemet, såsom komponentslid, forkert installation osv., og tage tilsvarende justeringer eller vedligeholdelsesforanstaltninger i tide.
