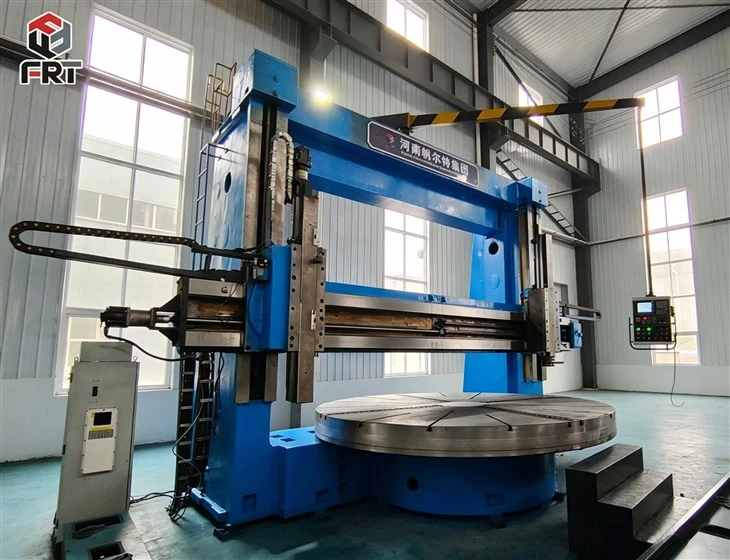

CNC dobbelt-søjle drejebænk

En CNC-dobbelt-søjle-drejebænk, også kendt som en CNC-lodret drejebænk eller CNC-lodret drejecenter, er en type drejebænk, der er specielt designet til bearbejdning af store og tunge emner. Den har en dobbelt-søjlestruktur, der giver stabilitet og stivhed, hvilket giver mulighed for drejning af store diameter og tunge komponenter. Her er dens funktioner og fordele.

Send forespørgsel

Produkt introduktion

Produktbeskrivelse

Produktdetaljer

CNC DOUBLE COLUMN LATHE

Kontakt nu

Arbejdsbords diameter	4000 mm
Maksimal drejediameter	5000 mm
Venstre knivstøtte	2750 mm
Højre knivholder	2750 mm
Maksimal emnehøjde	2500 mm
Maksimal vægt af emnet	Omkring 15T
Værktøjsholderens tværsnitsdimensioner	50x50 mm
Maksimal skærekraft for lodret værktøjsholder	25KN
Samlede skærekræfter	32KN
Maksimalt drejningsmoment på arbejdsbord	20,5KN.M
Workbench speed serie	12 niveau
Arbejdsbords hastighedsområde	6-100 r/min
Lodret værktøjsholder opgraderingsniveau	trinløst
Opgraderingsområde for lodret værktøjsholder	0,2-500 mm/min
Lodret værktøjsholder køreplan	-20-2200 mm
Lodret værktøjsstolpebevægelsesgrænse	±30 grader
Værktøjsholder hurtig bevægelseshastighed	300 mm/min
Stråleslag	2500 mm
Tværbjælke løftehastighed	300 mm/min
Hovedmotoreffekt	75KW
Tværbjælkeløftende motorkraft	20KW
Værktøjspostfremføringsmotor	10N.m
Værktøjsmaskine Vægt	Omkring 67T
Værktøjsmaskinens samlede mål (længde x bredde x højde) ca	5950X4750X5200

Produktbeskrivelse

Model	Specifikationer og enheder	CK5216	CK5225	CK5240	CK5250	CK5263	CK5280	CK52100
Arbejdsbords diameter	mm	1400	2000	3150	4500	5300	6500	8000
Maksimal drejediameter	mm	1600	2500	4000	5000	6300	8000	10000
Maksimal drejehøjde	mm	1200	2000	2500	3150	4000	5500	6000
Arbejdsbords belastningskapacitet	T	8	15	20	35	55	120	200
Hovedmotoreffekt	kw	45	50	55	70	90	110	160
Maksimalt drejningsmoment på arbejdsbord	k/Nm	40	50	80	100	140	200	330
Arbejdsbords hastighed	r/min	5-160	2-80	0.34-60	0.23-46	0.23-25	0.155-18	0.155-15.5
Ram slagtilfælde	mm	800	1000	1000	1200	1200	1500	1500
Værktøjsholder fremføring	mm/min	0.5-110	0.5-110	0.5-110	0.5-120	0.5-300	0.1-500	0.1-500

Funktioner

CNC-dobbelt-søjlebænke bruges hovedsageligt til at dreje store og tunge emner. De kan behandle dele med diametre fra nogle få tommer til flere meter og er meget udbredt i industrier som rumfart, energi og biler. I modsætning til traditionelle vandrette drejebænke bruger de lodret drejning, hvor emnet er fastspændt lodret og værktøjet bevæger sig vandret, hvorved der opnås bedre spånevakuering, mere bekvem værktøjsbetjening og højere stabilitet. Samtidig har de funktioner som endedrejning, riller, boring og fræsning. De kan fuldføre bearbejdningen af planer, riller, huller, hulrum og komplekse konturer på den samme enhed uden at skulle flytte emnet ofte.

Fordele

1. Den dobbelte-lodrette drejebænk med dens symmetriske dobbelte søjler og tværbjælkestruktur forbedrer vibrationsmodstanden og belastnings-bæreevnen under bearbejdning markant. Den er velegnet til både tung skæring og høj-bearbejdning og tilbyder tilstrækkelig stivhed.

2. Den store arbejdsborddiameter og det brede bearbejdningshøjdeområde giver en tilstrækkelig belastningskapacitet, hvilket gør det muligt for operatører at læsse store emner direkte, hvilket reducerer løft- og justeringstiden.

3. Når det kombineres med et CNC-system, kan det udføre multi-procesbearbejdning, herunder drejning, fræsning, boring og slibning, forkorte procesflowet og forbedre bearbejdningskonsistensen.

4. Den er særligt velegnet til rotationssymmetriske dele såsom store skiver, ringe, flanger, nav, lejesæder, turbinerotorer og store gear. Den udmærker sig ved bearbejdning af høj-endeflader, indvendige og udvendige omkredse og komplekse buede overflader.
