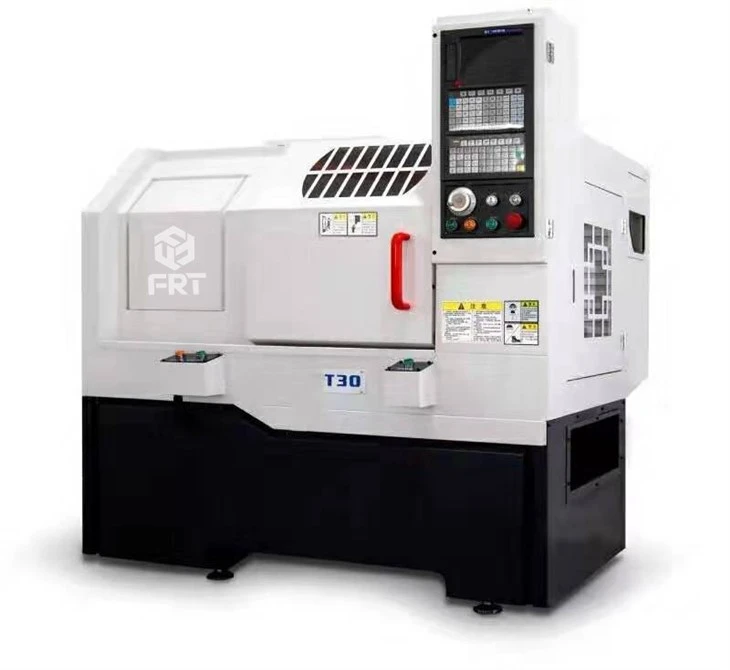

Vandret drejecenter

Et vandret drejecenter, også kendt som en vandret drejebænk eller vandret bearbejdningscenter, er en type værktøjsmaskine, der bruges i fremstillingsprocesser til at udføre forskellige operationer såsom drejning, vending, boring og gevindskæring på et roterende emne. Det bruges primært til fremstilling af cylindriske dele, hvor emnet roterer, mens skæreværktøjet bevæger sig langs sin akse for at fjerne materiale og forme delen.

Vandret orientering:I modsætning til lodrette drejebænke eller bearbejdningscentre, hvor spindlen er orienteret lodret, i et vandret drejecenter, er spindlen placeret vandret. Denne konfiguration giver visse fordele med hensyn til spånevakuering, værktøjsadgang og emnestabilitet.

Spindel og Chuck:Spindlen er den vigtigste roterende komponent, der holder emnet. Den har normalt en borepatron monteret på sig, som griber og sikrer arbejdsemnet under bearbejdning. Spindlen kan rotere med forskellige hastigheder for at imødekomme forskellige materialer og skærekrav.

Revolver eller værktøjsstolpe:Revolveren eller værktøjsstolpen holder skæreværktøjerne. Den kan udstyres med flere værktøjsholdere, der kan indekseres på plads. Dette giver mulighed for hurtige værktøjsskift og mulighed for at udføre forskellige operationer uden manuelt at skifte værktøj.

Skæreværktøj:Forskellige skæreværktøjer kan monteres på revolverhovedet for at udføre operationer som drejning, belægning, boring, boring, gevindskæring og rilling. Disse værktøjer er valgt ud fra de specifikke krav til den del, der bearbejdes.

Bevægelsesakser:Horisontale drejecentre har typisk to hovedbevægelsesakser:

X-akse: Denne akse er parallel med spindelaksen og styrer den horisontale bevægelse af skæreværktøjet langs emnet.

Z-akse: Denne akse er vinkelret på spindelaksen og styrer den langsgående bevægelse af skæreværktøjet mod eller væk fra emnet.

tailstock:Nogle vandrette drejecentre har en tailstock, som er en bevægelig støtte, der kan bruges til at holde den anden ende af emnet. Dette giver ekstra stabilitet under bearbejdning.

Automatisering:Mange moderne horisontale drejecentre er udstyret med automatiseringsfunktioner såsom automatiske værktøjsskiftere, stangfødere og robotiserede læsse-/aflæsningssystemer for at øge effektiviteten og reducere manuel indgriben.

Den primære funktion af et vandret drejecenter er at bearbejde cylindriske emner ved at fjerne materiale fra deres overflader. Dette omfatter operationer som skrub- og finishdrejning, belægning, gevindskæring og boring. Disse maskiner er meget udbredt i industrier som bilindustrien, rumfart, medicinsk og generel fremstilling, hvor præcision og effektivitet i produktionen af ​​cylindriske dele er afgørende. Den vandrette orientering kan lette effektiv spånevakuering og kan være fordelagtig ved håndtering af længere emner, eller når der kræves specifikke værktøjsorienteringer til bestemte operationer.
