Et CNC-system (Computer Numerical Control) er kernekomponenten i en CNC-værktøjsmaskine, der styrer dens drift og bevægelse. Den fortolker CNC-programmet, som indeholder instruktionerne til bearbejdningsprocessen, og konverterer dem til præcise bevægelser af maskinens akser. CNC-systemet sikrer nøjagtighed, repeterbarhed og automatisering i fremstillingsprocessen.Hovedkomponenterne i et typisk CNC-system og deres funktioner er som følger:
Beskrivelse
CNC controller:CNC-controlleren er hjernen i CNC-systemet. Den læser og fortolker CNC-programmet, som normalt genereres af CAM-software (Computer-Aided Manufacturing). Styringen behandler programmets instruktioner og sender signaler til maskinens motorer og aktuatorer om at flytte skæreværktøjet langs den specificerede bane og udføre de ønskede bearbejdningsoperationer.

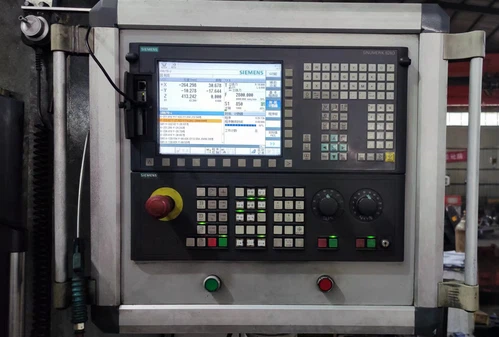

Operatørgrænseflade:Operatørgrænsefladen giver maskinoperatøren eller programmøren mulighed for at interagere med CNC-systemet. Denne grænseflade kan være i form af et kontrolpanel, tastatur, mus, berøringsskærm eller en kombination af disse. Det giver operatøren mulighed for at indtaste kommandoer, indlæse CNC-programmer og overvåge bearbejdningsprocessen.
Maskinkontrolenhed (MCU):Maskinkontrolenheden er ansvarlig for at udføre kontrolsoftwaren og koordinere de forskellige komponenter i CNC-systemet. Den behandler instruktionerne fra CNC-controlleren og genererer signaler til at drive maskinens motorer, spindel, kølevæske og andre perifere enheder.
Drivsystem:Drivsystemet omfatter servomotorer eller stepmotorer, der er ansvarlige for at flytte maskinens akser (X, Y, Z og nogle gange yderligere roterende akser som A, B og C). Drivsystemet modtager signaler fra maskinens styreenhed og positionerer skæreværktøjet præcist på de ønskede steder baseret på CNC-programmets instruktioner.
Feedback systemer:Feedbacksystemer giver positions- og hastighedsinformation til CNC-controlleren, hvilket sikrer nøjagtig og præcis bevægelse af maskinen. Indkodere eller skalaer bruges almindeligvis til at give feedback på den faktiske position af hver akse, hvilket gør det muligt for controlleren at foretage justeringer efter behov.
Spindelkontrol:I CNC-fræsemaskiner og nogle andre CNC-værktøjsmaskiner er der en spindel, der er ansvarlig for at rotere skæreværktøjet. CNC-systemet styrer spindlens hastighed og retning, hvilket sikrer optimale skæreforhold for forskellige materialer og værktøj.
Kølevæskesystem:Kølevæskesystemet er ansvarligt for at levere skærevæske (normalt køle- eller smøremiddel) til skæreområdet. CNC-systemet kan aktivere og styre kølevæskesystemet for at sikre korrekt køling og spånevakuering under bearbejdning.
PLC (Programmable Logic Controller):I nogle CNC-systemer bruges en PLC til at håndtere hjælpefunktioner, sikkerhedslåse og andre ikke-bevægelsesrelaterede opgaver.
Resumé
Disse er hovedkomponenterne i et CNC-system. Sammen arbejder de i harmoni med at udføre CNC-programmet, styre maskinens bevægelser og udføre præcise og automatiserede bearbejdningsoperationer. Integrationen og synkroniseringen af disse komponenter spiller en afgørende rolle for den samlede ydeevne og nøjagtighed af CNC-værktøjsmaskinen.
